Теплопроводящий PEEK: новые композитные материалы для электроники

В современных электронных устройствах управление теплом становится одной из ключевых задач. С увеличением мощности процессоров, светодиодов и силовых модулей возрастает потребность в материалах, которые могут одновременно обеспечивать:

• высокую теплопроводность

• электрическую изоляцию

• механическую прочность

• устойчивость к высоким температурам

Одним из наиболее перспективных материалов является PEEK (Polyether Ether Ketone) — высокоэффективный инженерный пластик, широко применяемый в аэрокосмической промышленности, электронике и автомобильной индустрии.

Однако основной недостаток PEEK заключается в его низкой теплопроводности, что ограничивает применение в системах охлаждения электроники.

Почему теплопроводность PEEK низкая?

PEEK — это полукристаллический ароматический термопласт, обладающий плотной молекулярной структурой.

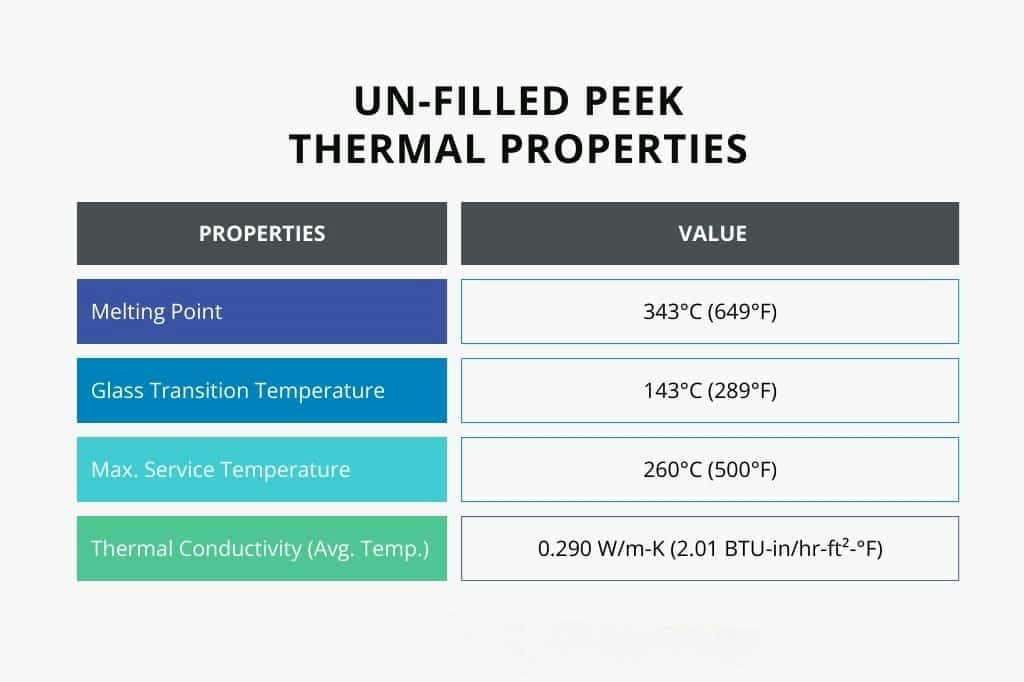

Тепло в полимерах передается через фононы, однако в PEEK их движение ограничено. Поэтому теплопроводность чистого PEEK составляет примерно:

0.21 W/(m·K)

Для мощных электронных компонентов, таких как:

• CPU

• LED модули

• силовые IGBT

этого недостаточно для эффективного теплоотвода.

Как улучшить теплопроводность PEEK

Основной метод повышения теплопроводности полимеров — добавление теплопроводных наполнителей.

Наиболее распространенные материалы:

• нитрид бора (BN)

• графит

• углеродные нанотрубки

Однако равномерное распределение наполнителей в PEEK затруднено из-за высокой вязкости расплава.

Даже при добавлении 30% BN теплопроводность увеличивается лишь до около 1 W/m·K.

Новая технология: электропрядение и восстановление структуры

Для решения этой проблемы исследователи предложили инновационную стратегию.

1. Растворимый предшественник PEEK

Создается модифицированный полимер PEEKt, который можно растворять в органических растворителях.

Это позволяет использовать методы обработки растворов.

2. Электропрядение (Electrospinning)

В раствор добавляются:

• нанолисты нитрида бора

• углеродные нанотрубки

Во время электропрядения наполнители ориентируются вдоль волокон, создавая эффективные теплопроводные каналы.

3. Кислотный гидролиз

После формирования волокон проводится гидролиз в серной кислоте, который восстанавливает исходную структуру PEEK.

4. Горячее прессование

Финальным этапом является горячее прессование, позволяющее получить плотные композитные пластины.

Результаты: значительное повышение теплопроводности

Новый композит демонстрирует впечатляющие характеристики.

Теплопроводность:

• 5.09 W/(m·K) при 25% BN

• 6.02 W/(m·K) при добавлении CNT

Это почти в 30 раз выше, чем у чистого PEEK.

Электрическая изоляция

Несмотря на улучшенную теплопроводность, материал сохраняет отличную изоляцию:

10¹⁶ Ω·cm

Основные области применения

Высокотеплопроводящий PEEK может использоваться в:

• охлаждении мощных LED

• модулях IGBT

• электронных корпусах

• тепловых интерфейсных материалах

• аэрокосмической электронике

FAQ

Что такое теплопроводящий PEEK?
Это композит PEEK с наполнителями, такими как нитрид бора, который улучшает теплопередачу.

Какова теплопроводность PEEK?
Чистый PEEK имеет около 0.21 W/m·K, композиты — до 6 W/m·K.

Почему PEEK используется в электронике?
Он сочетает изоляцию, термостойкость и механическую прочность.
