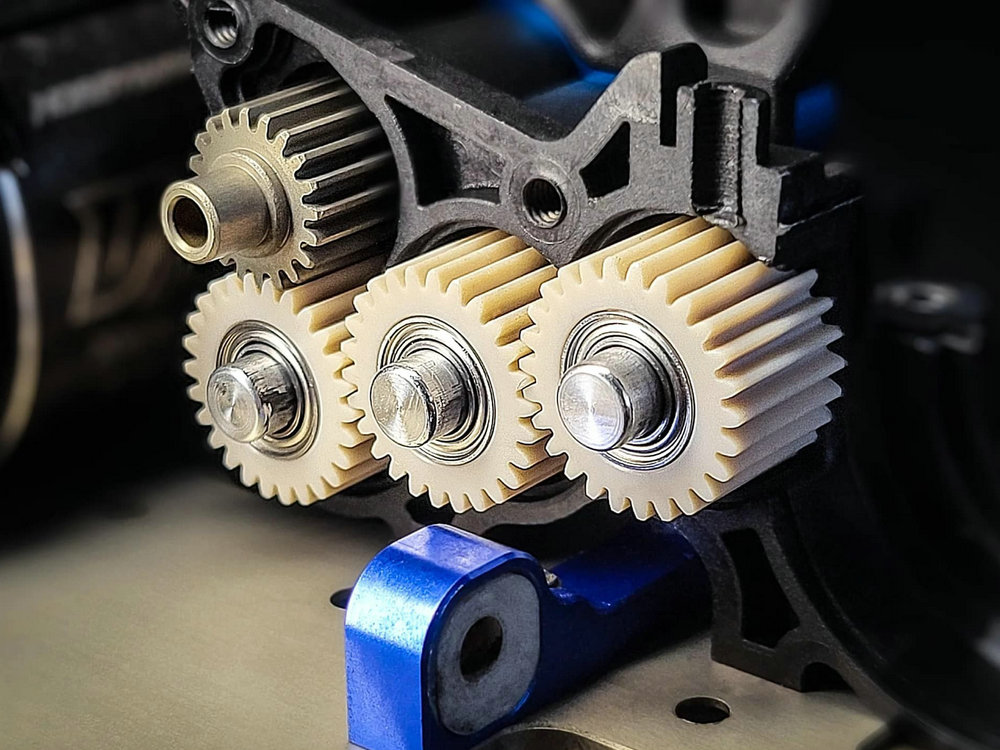

Шестерни из PEEK: преимущества и руководство по повышению износостойкости

По мере роста спроса на более лёгкие, тихие и эффективные механические системы шестерни из PEEK (полиэфирэфиркетона) всё чаще заменяют традиционные металлические шестерни в аэрокосмической промышленности, автомобилестроении, робототехнике, медицинском оборудовании и промышленной автоматизации.

PEEK сочетает высокую механическую прочность, превосходную износостойкость, химическую стойкость и самосмазывающиеся свойства, что делает его одним из самых эффективных инженерных пластиков. В этой статье рассматриваются основные преимущества шестерён из PEEK, распространённые механизмы износа и методы повышения их долговечности.

Почему выбирают шестерни из PEEK?

Малый вес

PEEK значительно легче стали и алюминия, что позволяет уменьшить массу механических узлов и снизить момент инерции вращения. Это повышает энергоэффективность и динамические характеристики оборудования.

Низкий уровень шума и вибрации

Благодаря своей упругости PEEK эффективно поглощает вибрации при зацеплении зубьев, обеспечивая более тихую работу по сравнению с металлическими шестернями.

Самосмазывающиеся свойства

PEEK обладает хорошими антифрикционными характеристиками и может работать без внешней смазки либо с минимальным её количеством. Это снижает расходы на обслуживание и исключает загрязнение смазочными материалами.

Высокая химическая стойкость

Материал устойчив к кислотам, щелочам, топливам и многим растворителям, что позволяет использовать его в агрессивных химических средах.

Термостойкость

PEEK сохраняет механические свойства и стабильность размеров при температурах до 250°C, что делает его пригодным для работы в тяжёлых температурных условиях.

Гибкость проектирования

Шестерни из PEEK могут производиться методом ЧПУ-обработки, литья под давлением или 3D-печати. Литьё под давлением особенно выгодно для серийного производства сложных деталей.

Основные механизмы износа шестерён из PEEK

Несмотря на отличные характеристики материала, износ остаётся одной из основных причин выхода шестерён из строя.

Абразивный износ

Твёрдые частицы или шероховатые контактные поверхности постепенно удаляют материал с поверхности зубьев, ухудшая точность передачи.

Адгезионный износ

При длительном скольжении происходит перенос материала между поверхностями, что увеличивает трение и ускоряет износ.

Тепловой износ

Выделяемое при работе тепло может размягчать поверхность полимера и снижать его несущую способность.

Усталостное разрушение

Под действием циклических нагрузок могут возникать трещины в основании зубьев или в зоне делительной окружности, приводящие к разрушению зубьев.

Как повысить износостойкость шестерён из PEEK

Армирование углеродным волокном

Короткое углеродное волокно (CF) является одним из наиболее популярных наполнителей для PEEK.

Преимущества:

• Повышение жёсткости

• Увеличение несущей способности

• Улучшение размерной стабильности

• Значительное снижение износа

Наполнение PTFE

PTFE (политетрафторэтилен) является эффективным твёрдым смазочным материалом.

Добавление PTFE позволяет:

• Снизить коэффициент трения

• Улучшить самосмазывание

• Способствовать формированию защитной плёнки переноса

• Существенно уменьшить износ

Модификация наночастицами

Наночастицы SiO₂, ZrO₂ и CuO способны улучшать трибологические характеристики материала.

Преимущества:

• Более низкий износ

• Лучшая работа на высоких скоростях

• Повышенная термостойкость

• Улучшенная долговечность

Графит и гибридные наполнители

Графит широко применяется как твёрдая смазка в композитах на основе PEEK.

Комбинация графита с углеродным волокном, PTFE или наночастицами обеспечивает высокую прочность и отличную износостойкость одновременно.

Важность плёнки переноса

Ключевым фактором долговечности шестерён из PEEK является образование так называемой плёнки переноса (transfer film).

Такая тонкая защитная плёнка образуется на сопряжённой поверхности в процессе трения и обеспечивает:

• Снижение коэффициента трения

• Уменьшение прямого контакта поверхностей

• Снижение износа

• Увеличение срока службы деталей

Проблемы износостойких композитов PEEK

Хотя наполнители улучшают антифрикционные свойства, существуют определённые компромиссы.

Снижение механической прочности

Высокое содержание PTFE или других смазочных добавок может уменьшать прочность на растяжение и изгиб.

Сложность переработки

Наполнители повышают вязкость расплава, усложняя процесс литья под давлением и увеличивая производственные затраты.

Перспективы развития

Современные исследования направлены на создание гибридных композитов, сочетающих углеродное волокно, графит, PTFE и наночастицы для достижения:

• Более низкого трения

• Более высокой износостойкости

• Лучшей термостойкости

• Более высокой несущей способности

• Более длительного срока службы

Заключение

Шестерни из PEEK обеспечивают уникальное сочетание малого веса, низкого уровня шума, самосмазывания, химической стойкости и работы при высоких температурах. Благодаря модификации углеродным волокном, PTFE, графитом и наночастицами их износостойкость может быть значительно улучшена, что делает PEEK одним из наиболее перспективных материалов для современных высоконагруженных механических систем.
