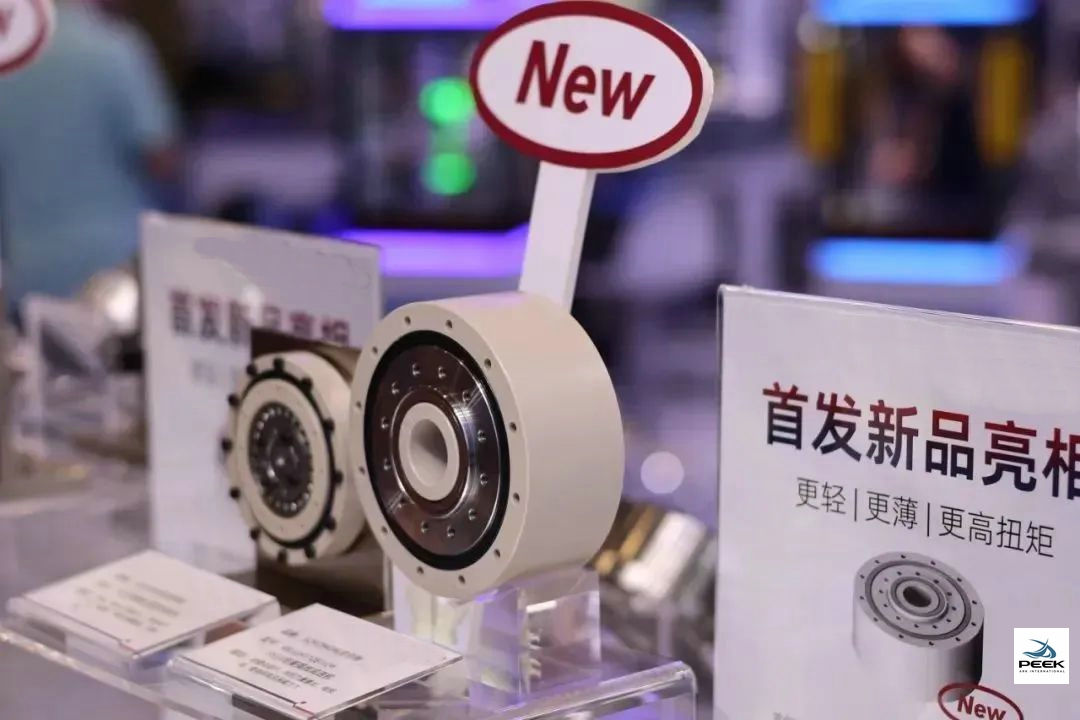

Редукторы гармонического типа из PEEK: преимущества материала и области применения

1. Гармонические редукторы в системах суставов человекоподобных роботов

Человекоподобные роботы опираются на высокоинтегрированные суставные модули для достижения точного управления движением, высокой плотности крутящего момента и компактной конструкции. Среди различных решений передачи движения гармонические редукторы широко применяются благодаря таким преимуществам, как высокое передаточное отношение, минимальный люфт и высокая точность позиционирования.

Типичный гармонический редуктор состоит из трёх основных компонентов: генератора волн, гибкого колеса и жёсткого колеса. За счёт упругой деформации гибкого колеса обеспечивается высокое передаточное отношение при компактных габаритах, что делает данный тип редуктора особенно подходящим для суставов человекоподобных роботов — плеч, локтей, запястий, тазобедренных и голеностопных суставов.

Однако традиционные гармонические редукторы в основном изготавливаются из стали или алюминиевых сплавов. По мере развития человекоподобных роботов в сторону увеличения числа степеней свободы, снижения энергопотребления и улучшения динамических характеристик, ограничения металлических редукторов — прежде всего масса, инерция, шум и зависимость от смазки — становятся всё более очевидными.

Это стимулирует интерес к высокоэффективным инженерным пластикам, в частности к PEEK (полиэфирэфиркетону), как альтернативному материалу для компонентов гармонических редукторов.

2. Свойства материала PEEK, важные для гармонических редукторов

PEEK — это высокоэффективный полукристаллический термопласт, широко применяемый в аэрокосмической отрасли, медицинских изделиях и прецизионных механических системах. С точки зрения материаловедения, ряд свойств делает PEEK особенно подходящим для использования в гармонических редукторах:

• Низкая плотность при высокой удельной прочности
  Плотность PEEK составляет примерно 1,3–1,5 г/см³, что значительно ниже плотности стали. При армировании углеродным волокном или другими наполнителями PEEK обеспечивает высокую жёсткость и прочность при малой массе.

• Высокая усталостная прочность и устойчивость к ползучести
  Гармонические редукторы работают в условиях циклических нагрузок. PEEK сохраняет геометрическую стабильность и механические свойства при длительном нагружении, что особенно важно для гибкого колеса.

• Низкий коэффициент трения и самосмазывающиеся свойства
  PEEK и его композиты обладают благоприятными трибологическими характеристиками, снижая потери на трение и износ зубчатого зацепления.

• Термическая и химическая стабильность
  PEEK сохраняет механические свойства при повышенных температурах и устойчив к воздействию масел, смазок и большинства промышленных химических веществ.

Эти характеристики позволяют рассматривать PEEK не просто как конструкционный пластик, а как функциональный несущий материал для трансмиссий.

3. Конструктивные преимущества гармонических редукторов из PEEK

Применение PEEK в компонентах гармонических редукторов — особенно в гибких колёсах, зубчатых элементах и корпусах — обеспечивает ряд инженерных преимуществ.

3.1 Снижение массы и инерции

Замена металлических деталей на PEEK позволяет снизить массу редуктора примерно на 40–60 %, в зависимости от конструкции и типа армирования. Снижение массы вращающихся и возвратно-поступательных элементов приводит к уменьшению инерции, что обеспечивает:

• более быстрое ускорение и торможение

• улучшенную динамическую реакцию

• снижение требований к крутящему моменту двигателя

Это особенно важно для человекоподобных роботов с частыми стартами, остановками и балансировочными движениями.

3.2 Контроль шума и вибраций

PEEK обладает лучшими демпфирующими свойствами по сравнению с металлами. В гармонических редукторах это выражается в:

• снижении шума зацепления

• более плавной передаче крутящего момента

• улучшенных акустических характеристиках в сервисных и человекоориентированных роботах

3.3 Снижение зависимости от смазки

Традиционные гармонические редукторы требуют точной смазки для обеспечения ресурса и эффективности. Трибологические свойства PEEK позволяют:

• уменьшить объём смазки

• увеличить интервалы обслуживания

• обеспечить работу в условиях граничной или минимальной смазки

Это упрощает конструкцию суставных модулей и повышает долговременную надёжность.

4. Эксплуатационные характеристики в человекоподобных роботах

В человекоподобных роботах приводы суставов должны обеспечивать баланс между крутящим моментом, точностью, эффективностью и сроком службы. Гармонические редукторы из PEEK положительно влияют на следующие параметры:

• высокая удельная плотность крутящего момента на уровне сустава

• повышение энергоэффективности и увеличение времени автономной работы

• стабильная точность при многократных циклах нагружения

• снижение теплового накопления при непрерывной работе

Хотя металлические гармонические редукторы по-прежнему доминируют в сверхвысоких нагрузках, решения на основе PEEK особенно подходят для суставов со средними нагрузками, распределённых приводных систем и компактных платформ человекоподобных роботов.

5. Производственные и конструкторские перспективы

Развитие композиций PEEK, высокоточной механической обработки и оптимизации зубчатых профилей постепенно расширяет допустимый диапазон нагрузок для полимерных гармонических редукторов. Армированные углеродным волокном и трибологически модифицированные марки PEEK дополнительно улучшают жёсткость, износостойкость и размерную стабильность.

По мере перехода к массовому производству человекоподобных роботов, гармонические редукторы из PEEK также демонстрируют преимущества в:

• интеграции конструкции и сокращении числа деталей

• уменьшении вторичной обработки и поверхностных покрытий

• масштабируемости серийного производства

6. Заключение

Гармонические редукторы из PEEK представляют собой эволюцию, основанную на материалах, в конструкции трансмиссий человекоподобных роботов. Сочетая малый вес, благоприятные трибологические свойства и долговременную механическую стабильность, PEEK обеспечивает более эффективные, отзывчивые и пригодные для человекоориентированных сред суставные системы.

По мере развития человекоподобной робототехники гармонические редукторы на основе PEEK будут играть всё более важную роль в оптимизации баланса между производительностью, массой и системной эффективностью.
