Испытание на трение семейства PEEK: какая марка - лучший универсальный износостойкий материал?

Вы когда-нибудь задумывались, почему прецизионные шестерни в вашем телефоне, поршневые кольца автомобильных двигателей и даже шарнирные подшипники космических аппаратов могут работать при длительном трении на высоких скоростях без заедания и поломок? Ответ кроется в классе «сверхпластиков» — полиэфирэфиркетоне (PEEK). Недавний профессиональный отчёт об испытании на трение представил характеристики износостойкости четырёх распространённых марок PEEK, что даёт нам идеальную возможность обсудить «маленькие секреты трибологии», скрытые в этих материалах.

Сначала разберёмся: что именно измеряет испытание на износ?

Это испытание строго следует китайскому национальному стандарту GB/T 3960-2016, по сути организуя для материалов «марафон на выносливость к трению»: все образцы представляют собой фрикционные блоки одинаковых размеров, контртелом служит широко применяемый в промышленности 316L нержавеющая сталь, с нагрузкой 20 Н (примерно соответствующей давлению груза массой 2 кг), вращающегося со скоростью 750 об/мин непрерывно в течение 6 часов — эта интенсивность приблизительно имитирует износ от трения типового механического компонента при непрерывной работе в течение одной недели.

Оцениваются три ключевых показателя: коэффициент трения (чем ниже значение, тем более плавное скольжение и меньше энергопотребление), потеря массы на износ (чем меньше материала удалено, тем лучше) и повышение температуры (чем меньше тепла выделяется при трении, тем меньше вероятность деформации материала из-за повышенной температуры).

Сравнение результатов: четыре «участника»

Все четыре участника этого соревнования — хорошо известные представители семейства PEEK, но с разными составами и совершенно разными характерами:

1. Базовая марка: участник начального уровня

Как чистая смола PEEK, её характеристики умеренные: за 6 часов потеря составила 0,0097 г, скорость износа — 1,36%, коэффициент трения — в диапазоне от 0,42 до 0,46, а рабочая температура стабильно держалась на уровне около 35°C.

Этот уровень характеристик уже считается отличным среди обычных пластиков, но заметно уступает другим модифицированным маркам. Она лучше подходит для применений с низким давлением трения и чувствительных к стоимости, например, для конструктивных элементов бытовой техники.

2. Марка, армированная углеродным волокном: Hardcore носитель износостойкости

Армированная 30% углеродным волокном, её износостойкость совершила большой скачок: потеря массы на износ составила всего 0,0008 г, скорость износа снизилась до 0,127% — более чем в 10 раз устойчивее к износу, чем базовая марка. Однако её коэффициент трения умеренный, в диапазоне от 0,21 до 0,26, а рабочая температура несколько выше, стабилизируясь на уровне около 40°C.

Её преимущество — отличная жёсткость и теплопроводность, что делает её пригодной для применений с высокими нагрузками, таких как шестерни трансмиссии автомобилей и уплотнительные кольца гидравлических систем — она выдерживает значительное давление и при этом устойчива к износу.

3. Марка с твёрдой смазкой: отличник по низкому износу

Эта модифицированная марка PEEK с добавлением 30% твёрдой смазки завоевала титул «чемпиона по минимальной скорости износа» в данном испытании: потеря массы на износ — всего 0,0004 г, скорость износа — 0,058%, самый износостойкий образец из всех. Коэффициент трения стабильно держался на уровне 0,23–0,25, а рабочая температура была самой низкой — поддерживалась в диапазоне 25–30°C.

Она особенно подходит для прецизионных применений, где запрещена консистентная смазка, например, для движущихся частей пищевого оборудования и медицинского оборудования — она может работать надёжно и длительно без смазки и без загрязнения продукции.

4. Специальная модифицированная марка: чемпион по плавности

Эта специально оптимизированная модифицированная марка PEEK достигла поразительно низкого коэффициента трения: всего 0,07–0,13, примерно четверть от базовой марки, обеспечивая исключительно плавное скольжение. Скорость износа составила 0,166%, потеря массы на износ — 0,0011 г, что также является достойным результатом, а рабочая температура стабилизировалась на уровне около 35°C.

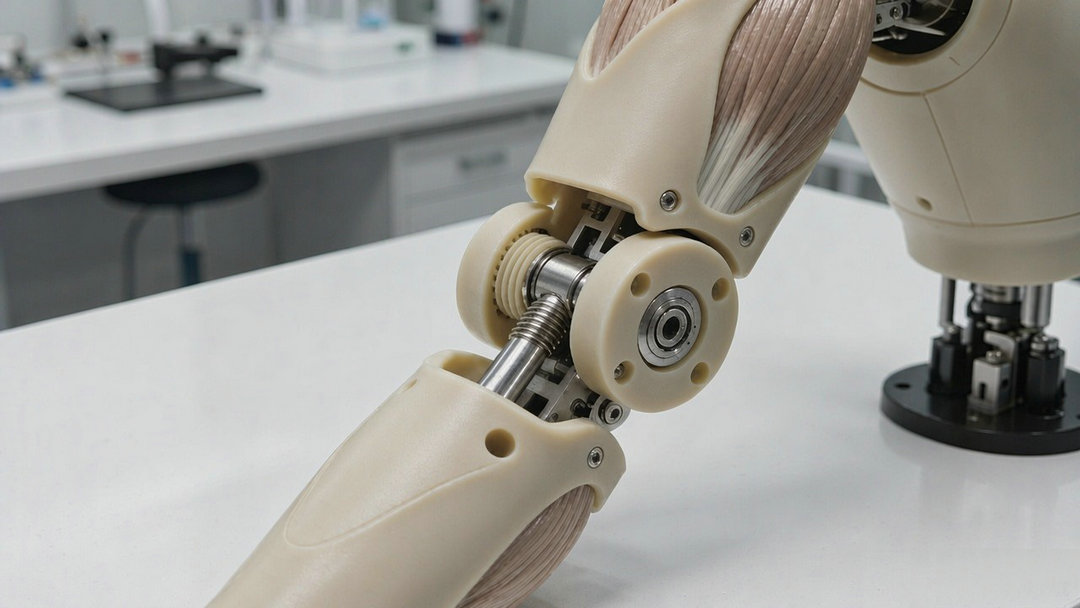

Она — лучший выбор для высокоточных применений с низким трением, таких как шарнирные подшипники роботов и оси роторов дронов, где низкое трение означает меньшее энергопотребление, более точное управление движением и снижение шума.

Выбор материала — не «чем сильнее, тем лучше»: важна правильнаяность

Изучив данные, вы можете задаться вопросом: не стоит ли просто выбрать марку с самой низкой скоростью износа и минимальным коэффициентом трения? Не обязательно.

Например, хотя марка с твёрдой смазкой наиболее износостойка, её способность к отводу тепла уступает марке, армированной углеродным волокном, при использовании в мощном оборудовании, требующем высокой теплопроводности. Аналогично, специальная модифицированная марка обеспечивает наивысшую плавность, но в условиях высоких нагрузок её износостойкость уступает двум другим модифицированным маркам.

Это фундаментальный принцип мира материалов: не существует идеального материала, есть только лучший выбор для конкретного применения. Это как выбор обуви — для бега нужна амортизация, для походов — сцепление, а для повседневных поездок — комфорт. Нет необходимости жертвовать другими необходимыми качествами ради одного показателя.

Это небольшое испытание — лишь верхушка айсберга в применениях PEEK. Этот класс специальных инженерных пластиков продолжает развиваться, и в будущем могут появиться новые марки с ещё более низким коэффициентом трения, более высокой износостойкостью и способностью выдерживать экстремальные температуры и коррозионные среды. В следующий раз, когда вы будете пользоваться плавно работающим электронным устройством или увидите мчащийся автомобиль на новых источниках энергии, подумайте: внутри, возможно, скрывается незаметный вклад этих «сверхпластиков».
