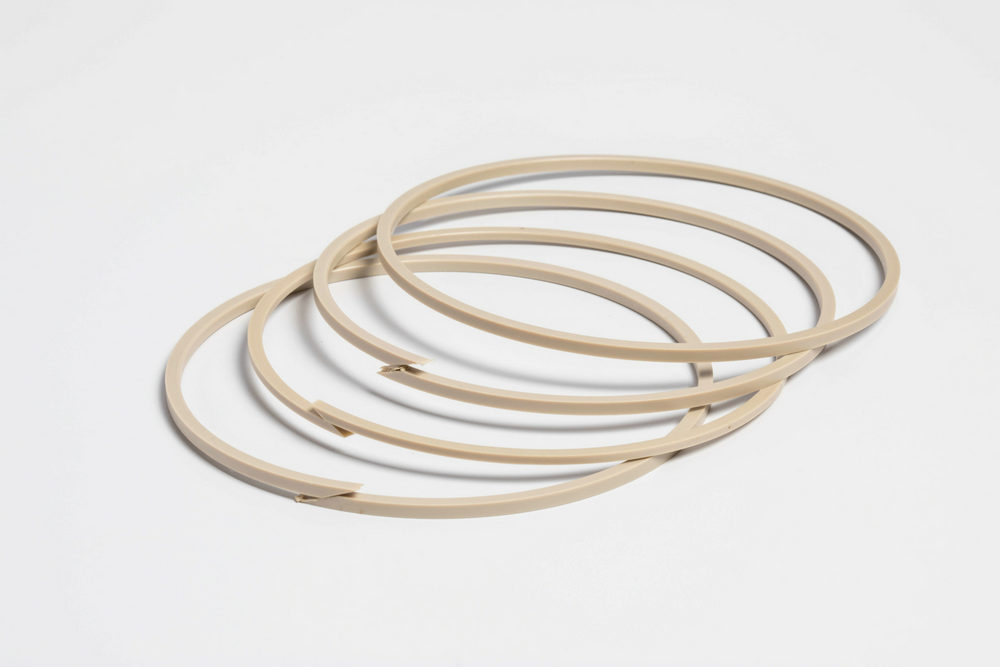

Кольца поддержки из PEEK для уплотнений высокого давления

Кольца поддержки из PEEK, также известные как backup rings из PEEK, являются важными вспомогательными элементами уплотнений, используемыми совместно с эластомерными O-кольцами в системах высокого давления. Их основная функция заключается в предотвращении выдавливания O-кольца в зазор уплотнения при воздействии высокого давления, температурных колебаний или агрессивных сред.

По сравнению с традиционными материалами колец поддержки, такими как PTFE или нейлон, кольца поддержки из PEEK обладают значительно более высокой механической прочностью, термической стабильностью и долговременной надежностью в тяжелых условиях эксплуатации.

По мере роста рабочих давлений и усложнения условий эксплуатации кольца поддержки из PEEK все чаще применяются в аэрокосмической отрасли, нефтегазовой промышленности, химической переработке, производстве полупроводников и системах высокоэффективного управления жидкостями.

Что такое кольцо поддержки и зачем оно необходимо?

Кольцо поддержки устанавливается рядом с эластомерным уплотнением — чаще всего с O-кольцом — для предотвращения его деформации. Под воздействием высокого давления мягкие эластомеры могут выдавливаться в зазор между сопрягаемыми деталями, что приводит к разрушению уплотнения, ускоренному износу или серьезным утечкам.

Основные функции колец поддержки:

• предотвращение выдавливания O-кольца при высоком давлении

• сохранение герметичности при увеличенных зазорах

• увеличение срока службы уплотнений

• повышение общей надежности системы

• возможность применения более мягких эластомеров для лучшего уплотнения

В условиях низкого давления эластомерные уплотнения могут работать без поддержки. Однако при повышении давления, температуры или динамических нагрузок использование колец поддержки становится обязательным.

Почему для колец поддержки выбирают PEEK?

1. Исключительная механическая прочность

PEEK — это высокоэффективный инженерный термопласт с превосходной прочностью на сжатие и высоким модулем упругости. В отличие от PTFE, склонного к холодной текучести под нагрузкой, кольца поддержки из PEEK сохраняют стабильные размеры даже при длительном воздействии высокого давления. Это делает их идеальными для применений с давлением выше 30 МПа.

2. Отличная термостойкость

PEEK способен работать при непрерывной температуре до 250°C и кратковременно выдерживать до 300°C. В высокотемпературных уплотнительных системах, таких как скважинные инструменты или химические реакторы, кольца поддержки из PEEK сохраняют свои механические свойства.

3. Высокая устойчивость к ползучести и износу

Низкая ползучесть PEEK при длительной статической нагрузке является ключевым преимуществом в системах, находящихся под постоянным давлением. Кроме того, материал обладает высокой износостойкостью, что позволяет использовать его как в статических, так и в динамических уплотнениях.

4. Отличная химическая стойкость

PEEK устойчив к широкому спектру химических веществ, включая углеводороды, топлива, кислоты, щелочи и растворители. В агрессивных средах кольца поддержки из PEEK не разрушаются и не загрязняют систему.

5. Высокая точность механической обработки

PEEK легко поддается высокоточной механической обработке, что позволяет изготавливать кольца поддержки сложной геометрии, разрезные конструкции и изделия по индивидуальным размерам.

Типичные области применения колец поддержки из PEEK

• гидравлические и пневматические системы высокого давления

• скважинные инструменты и клапаны нефтегазовой отрасли

• насосы и реакторы химической промышленности

• системы подачи жидкостей в полупроводниковом производстве

• авиационные приводы и топливные системы

• промышленные уплотнительные узлы с высокими требованиями

Когда PEEK является лучшим выбором для колец поддержки?

PEEK становится оптимальным материалом, если условия эксплуатации включают:

• экстремально высокое давление

• повышенные или переменные температуры

• длительные статические нагрузки

• минимальные зазоры

• агрессивные химические среды

• критические требования к надежности и безопасности

Заключение

Кольца поддержки из PEEK представляют собой премиальное решение для современных высоконагруженных уплотнительных систем. Благодаря высокой прочности, термостойкости, устойчивости к ползучести и химической инертности, они значительно превосходят традиционные материалы. В системах, где отказ недопустим, кольца поддержки из PEEK являются надежным инженерным выбором.
