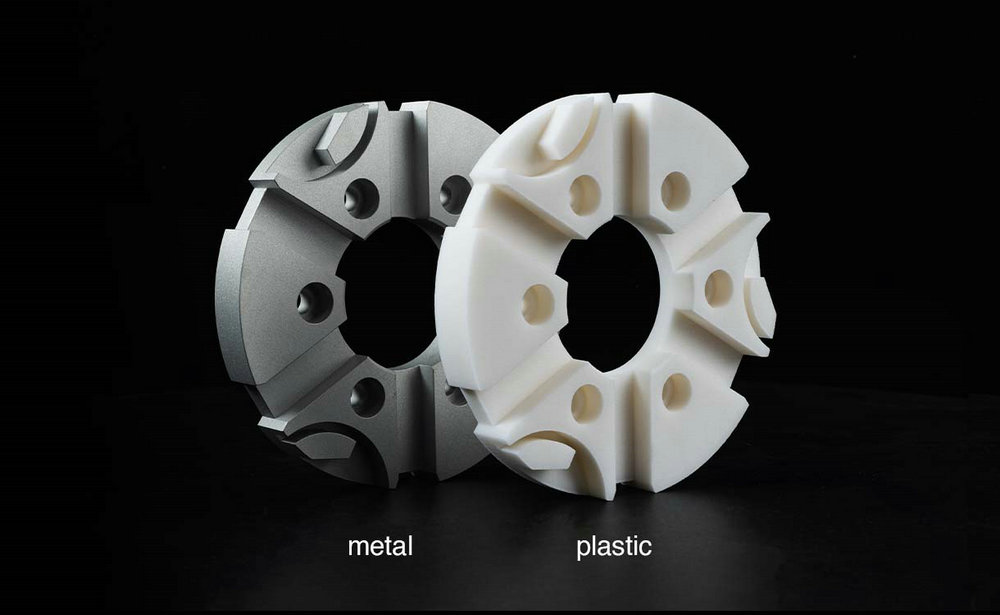

Объяснение облегчённого проектирования: замена стали пластиком

В обсуждениях подбора материалов для замены стали пластиком часто упускается один ключевой момент: свойства материалов нельзя оценивать только по абсолютным значениям. На практике сравнивается не то, «кто прочнее или жёстче», а то, какой материал при одинаковом весе способен выдерживать большую нагрузку и сохранять жёсткость. Именно здесь важны удельная прочность и удельная жёсткость.

Почему нельзя напрямую сравнивать прочность?

Прочность стали обычно составляет 400–1000 МПа, тогда как у инженерных пластиков — от десятков до нескольких сотен МПа. На первый взгляд сравнение кажется бессмысленным. Однако при пересчёте на «напряжение на единицу веса» ситуация меняется.

Плотность пластмасс — 1,0–1,5 г/см³, тогда как у стали — около 7,8 г/см³. В лёгких конструкциях ключевым ограничением является не сама прочность, а масса конструкции.

При одинаковом весе пластик занимает больший объём, что означает:

• больший момент инерции сечения (выгодно для жёсткости);

• большую несущую площадь (выгодно для прочности).

Поэтому основой замены стали пластиком должны быть:

• удельная прочность = σ / ρ;

• удельная жёсткость = E / ρ.

Игнорирование плотности равнозначно игнорированию принципов облегчённого проектирования. С учётом плотности некоторые пластики демонстрируют показатели, сопоставимые или даже лучшие, чем у титана.

Физический смысл удельной прочности и жёсткости

Удельная прочность (σ/ρ) — максимальное напряжение, которое материал выдерживает на единицу веса. Она определяет несущую способность при равной массе. Например, углеволокном армированный PA может достигать 100 МПа·см³/г, что сопоставимо с некоторыми алюминиевыми сплавами.

Удельная жёсткость (E/ρ) — жёсткость на единицу веса. Она определяет величину деформации при равной массе, что особенно важно для кронштейнов, корпусов и рам.

Логика выбора материала: от «показателей» к «плотности свойств»

Ключевые факторы при замене стали пластиком:

• плотность: у пластика ниже, что позволяет увеличивать объём и компенсировать форму;

• прочность: ниже, чем у стали, но удельная прочность сопоставима;

• жёсткость: ниже, но компенсируется рёбрами, усилениями и наполнителями.

Пластик не «прочнее», а «достаточно прочен после облегчения». Замена стали пластиком — это не копирование формы, а перерасчёт конструкции под эквивалентные характеристики.

Наглядный пример

Кронштейн массой 1 кг:

• из стали — объём около 0,13 л;

• из GF-PA6 (плотность 1,35 г/см³) — объём около 0,74 л.

Увеличение объёма почти в 6 раз позволяет использовать рёбра и усиления, сохранив жёсткость и прочность при снижении массы на 60–70%.

Заключение

Суть замены стали пластиком — не в том, чтобы пластик «стал сталью», а в получении лучшего сочетания удельных свойств при ограничении по массе. Поэтому удельная прочность и жёсткость — это не маркетинг, а инженерная необходимость.
