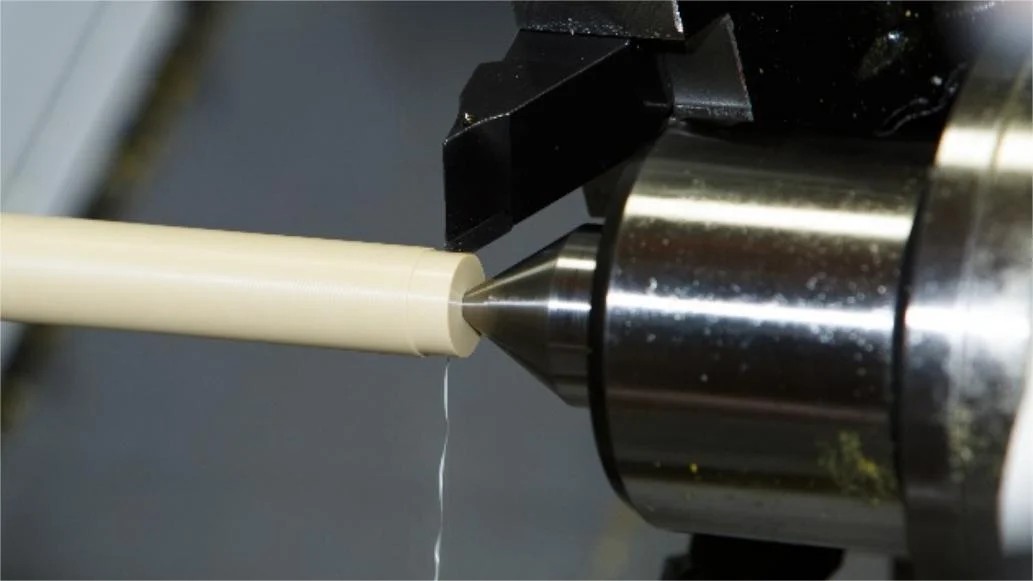

Обработка PEEK на станках с ЧПУ: Полное руководство для инженеров и технологов

Обработка PEEK на станках с ЧПУ позволяет производителям превращать высокоэффективный инженерный пластик в детали с жесткими допусками для таких требовательных отраслей, как аэрокосмическая, медицинская и полупроводниковая промышленность. При правильном выполнении она обеспечивает точность, сопоставимую с металлом, при меньшем весе, отличной химической стойкости и долгосрочной размерной стабильности.

Что такое обработка PEEK на ЧПУ?

PEEK (полиэфирэфиркетон) — это полукристаллический высокотемпературный термопласт, известный своей высокой прочностью, химической стойкостью и очень низкой ползучестью даже при повышенных температурах. Обработка PEEK на станках с ЧПУ включает токарные, фрезерные, сверлильные и другие методы механической обработки для придания экструдированным или формованным заготовкам из PEEK формы готовых деталей с жесткими допусками и отличным качеством поверхности.

По сравнению с металлами, обработка пластика PEEK часто позволяет достичь сопоставимой точности при снижении массы детали, улучшении коррозионной стойкости и упрощении конструкции за счет замены многокомпонентных металлических узлов одной механически обработанной пластиковой деталью. Эти преимущества делают обработку PEEK на ЧПУ предпочтительным решением там, где критически важны надежность и длительный срок службы.

Преимущества обработки PEEK на ЧПУ

Жесткость PEEK, его размерная стабильность и низкий коэффициент теплового расширения помогают обработанным деталям сохранять допуски при изменяющихся нагрузках и температурах, что делает материал идеальным для прецизионных компонентов. Механическая прочность и усталостная стойкость PEEK позволяют заменять металлы во многих конструкционных применениях, сохраняя при этом работоспособность в горячих и химически агрессивных средах.

С точки зрения производства, обработка пластика PEEK позволяет реализовывать сложные геометрии, тонкие стенки и мелкие элементы, которые трудно получить методом литья, особенно при малых и средних объемах выпуска. Обработка на ЧПУ также снижает стоимость оснастки и сокращает сроки изготовления по сравнению с литьем под давлением, что важно для прототипов, нестандартных деталей и многономенклатурного производства.

Общие лучшие практики обработки пластика PEEK

PEEK обладает относительно низкой теплопроводностью, поэтому тепло концентрируется в зоне резания. Использование острых твердосплавных или алмазных инструментов, контролируемых режимов резания и соответствующего охлаждения критически важно для предотвращения термических повреждений. Высокие скорости резания в сочетании с умеренными или низкими подачами могут обеспечивать чистое срезание материала, минимизировать заусенцы и улучшать качество поверхности при условии сохранения остроты инструмента и контроля температуры.

Оптимизированная геометрия инструмента с положительными передними и задними углами помогает снизить силы резания, ограничить накопление тепла и получить более гладкую поверхность при обработке PEEK на ЧПУ. При сверлении и обработке глубоких карманов применение охлаждающей жидкости или воздушного обдува важно для удаления стружки и снижения локального нагрева, предотвращая размягчение, размазывание или микротрещины поверхности PEEK.

Отжиг и снятие напряжений при обработке PEEK

Отжиг PEEK перед механической обработкой снимает внутренние напряжения, возникающие при экструзии или формовании, снижает риск коробления и растрескивания и улучшает размерную стабильность во время и после обработки. Процесс отжига увеличивает степень кристалличности и слегка смягчает материал, что улучшает обрабатываемость, снижает износ инструмента и повышает качество поверхности.

Если отжиг не выполняется, полуфабрикаты могут деформироваться по мере снятия материала, что приводит к выходу размеров за допуски или дефектам поверхности, особенно в сложных или толстостенных деталях. Во многих рекомендациях также указывается на целесообразность повторного отжига после черновой обработки или между черновыми и чистовыми проходами для снятия вновь возникших напряжений и стабилизации размеров перед окончательной обработкой.

Обработка чистого (ненаполненного) PEEK

Ненаполненный PEEK относительно легко поддается механической обработке и образует непрерывную, пластичную стружку, однако контроль температуры остается критически важным из-за низкой теплопроводности материала. Острые твердосплавные инструменты с положительным передним углом, высокие скорости шпинделя и малые или средние глубины резания помогают получать чистые поверхности без размазывания и избыточного образования заусенцев.

Поскольку чистый PEEK менее абразивен, чем наполненные марки, срок службы инструмента обычно больше, и стандартные твердосплавные инструменты подходят для большинства операций на ЧПУ. Тем не менее рекомендуется отжигать заготовки из чистого PEEK высокой точности, особенно для толстых деталей или элементов с жесткими допусками, чувствительных к ползучести и остаточным напряжениям.

Обработка CF30 PEEK (30% углеродного волокна)

CF30 PEEK армирован примерно 30% углеродного волокна по массе, что значительно повышает жесткость, прочность и износостойкость по сравнению с ненаполненными марками. Такое армирование также делает материал более абразивным, увеличивая износ инструмента и повышая требования к его выбору при обработке пластика PEEK.

Для обработки CF30 PEEK обычно рекомендуются твердосплавные инструменты с износостойкими покрытиями или алмазные инструменты для сохранения остроты режущей кромки и точности размеров. Режимы резания часто должны быть более консервативными, чем для чистого PEEK, с контролируемыми подачами, скоростями и глубинами резания для баланса производительности, качества поверхности и ресурса инструмента.

Для CF30 PEEK отжиг особенно полезен при изготовлении толстостенных или сложных деталей, так как он снижает внутренние напряжения и предотвращает микротрещины в зонах с высокой концентрацией волокон, особенно в нагруженных компонентах. Послемеханическая термообработка также может быть полезна, если требуется стабильность допусков во времени и при изменении температуры, например в аэрокосмических или прецизионных механических узлах.

Обработка GF30 PEEK (30% стекловолокна)

GF30 PEEK содержит около 30% стекловолокна, что повышает жесткость, размерную стабильность и сопротивление ползучести, но приводит к очень высокой абразивности при обработке. Этот материал обеспечивает отличный контроль размеров и сниженное тепловое расширение, но требует надежного инструмента и тщательного планирования процесса.

Алмазные или высококачественные твердосплавные инструменты с оптимизированной геометрией настоятельно рекомендуются для обработки GF30 PEEK с целью снижения износа задней поверхности и сохранения целостности режущей кромки. Низкие скорости резания, контролируемые подачи и регулярный контроль состояния инструмента важны для предотвращения вибраций, расслоения кромок и ухудшения качества поверхности по мере затупления инструмента.

Из-за высокого содержания волокон GF30 PEEK значительно выигрывает от отжига перед обработкой для минимизации внутренних напряжений и повышения трещиностойкости при механических или термических нагрузках. Для прецизионных деталей дополнительный отжиг после черновой обработки может еще больше стабилизировать материал перед чистовыми операциями при обработке PEEK на ЧПУ.

Обработка MOD PEEK (модифицированные марки)

MOD PEEK обычно обозначает модифицированные составы PEEK, которые могут содержать наполнители, смазки, пигменты или другие добавки для настройки таких свойств, как трение, электрические характеристики или технологичность. Типичные модификации направлены на улучшение износостойкости, снижение коэффициента трения или облегчение обработки при сохранении базовой прочности и термостойкости стандартного PEEK.

Параметры обработки MOD PEEK в значительной степени зависят от конкретной рецептуры: самосмазывающиеся марки могут обрабатываться более плавно, тогда как сильно наполненные варианты по абразивности и формированию стружки ближе к CF30 или GF30 PEEK. Выбор инструмента должен соответствовать рекомендациям поставщика материала, но в целом безопасно начинать с твердосплавных или алмазных инструментов, консервативных подач и скоростей, а затем оптимизировать процесс по результатам качества поверхности и износа инструмента.

Поскольку некоторые модифицированные PEEK разрабатываются с улучшенной размерной стабильностью, они могут быть менее чувствительны к остаточным напряжениям, однако отжиг по-прежнему рекомендуется для деталей с критическими допусками или толстыми сечениями. Всегда следует уточнять рекомендуемый температурный профиль и время отжига по техническому паспорту материала, так как добавки могут изменять оптимальный термический цикл.

Практические советы и меры предосторожности

Используйте острые инструменты и геометрию с положительным передним углом для снижения сил резания, предотвращения размазывания и получения высококачественной поверхности при обработке пластика PEEK.
Контролируйте тепло с помощью соответствующих скоростей резания, умеренных подач, малых глубин резания и эффективного охлаждения или воздушного обдува, чтобы избежать термической деградации и деформации.
Выполняйте черновую обработку с оставлением небольшого припуска, дайте детали «отдохнуть» или выполните отжиг, затем проводите чистовую обработку до окончательных размеров для максимальной стабильности при обработке PEEK на ЧПУ.
Для CF30, GF30 и абразивных марок MOD PEEK следует учитывать повышенный износ инструмента, более частую его замену и регулярный контроль критических размеров.
