Полиэфирэфиркетон (PEEK), который часто рассматривается как один из наиболее совершенных высокоэффективных конструкционных термопластов, получил широкое признание благодаря исключительному сочетанию механической прочности, термостойкости, химической стабильности и износостойкости.

Как высокоэффективный полукристаллический термопласт, PEEK используется в таких требовательных отраслях, как аэрокосмическая промышленность, медицина, автомобилестроение и химическая промышленность, с момента его появления в 1980-х годах. Однако, как и любой отдельный материал, ненаполненный PEEK имеет определенные ограничения по эксплуатационным характеристикам. Композитные материалы PEEK позволяют преодолеть эти ограничения за счет сочетания PEEK с армирующими волокнами, функциональными наполнителями, наночастицами и другими материалами для дальнейшего улучшения определенных свойств.

Поэтому композиты PEEK обеспечивают более широкий диапазон эксплуатационных характеристик и могут разрабатываться для применений, в которых обычные конструкционные пластики не обеспечивают достаточной прочности, жесткости, износостойкости, термической стабильности или функциональных характеристик.

В данной статье рассматриваются основные системы композитов PEEK, их ключевые свойства и потенциальные области применения.

1. Системы композитных материалов PEEK

Универсальность композитов PEEK обусловлена широким выбором материалов, которые могут сочетаться с матрицей PEEK. В зависимости от способа армирования или модификации композиты PEEK можно в целом разделить на несколько основных категорий.

PEEK, армированный волокнами

PEEK, армированный углеродным волокном

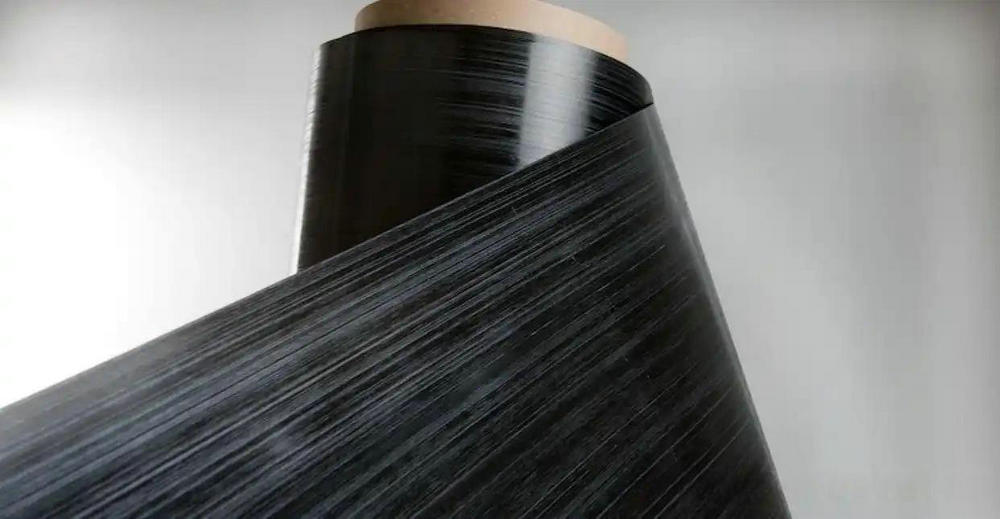

PEEK, армированный углеродным волокном (CF/PEEK), является одной из наиболее широко используемых высокоэффективных композитных систем на основе PEEK.

Типовая марка PEEK с содержанием 30% углеродного волокна обеспечивает значительно более высокую механическую прочность и жесткость по сравнению с ненаполненным PEEK. Согласно исходным данным, предел прочности при растяжении может достигать примерно 200–300 МПа, а модуль упругости — более 20 ГПа.

При этом CF/PEEK сохраняет присущие матрице PEEK термостойкость и химическую стойкость. Добавление углеродного волокна может значительно повысить жесткость, износостойкость, стабильность размеров и усталостную прочность.

Благодаря высокому отношению прочности к массе PEEK, армированный углеродным волокном, также может рассматриваться в качестве материала для замены отдельных металлических компонентов, когда снижение массы является важной целью конструкции.

PEEK, армированный стекловолокном

PEEK, армированный стекловолокном (GF/PEEK), обеспечивает другой баланс между механическими характеристиками и стоимостью материала.

Его механические свойства обычно находятся между свойствами ненаполненного PEEK и PEEK, армированного углеродным волокном. Согласно исходным данным, предел прочности при растяжении составляет примерно 150–200 МПа, а модуль упругости — около 15–18 ГПа.

GF/PEEK также обладает отличными электроизоляционными свойствами, что делает его подходящим для применений, где одновременно требуются механическая прочность, термостойкость и электрическая изоляция.

PEEK, армированный арамидным волокном

PEEK, армированный арамидным волокном (AF/PEEK), сочетает прочность и вязкость арамидных волокон с исходными характеристиками матрицы PEEK.

Такое сочетание может обеспечивать отличную ударную прочность и сопротивление разрыву, что делает AF/PEEK особенно подходящим для компонентов, подвергающихся сложным механическим нагрузкам и ударным воздействиям.

PEEK, армированный растительными и базальтовыми волокнами

В связи с растущим интересом к экологически устойчивым материалам PEEK, армированный растительными волокнами, и PEEK, армированный базальтовым волокном, также стали направлениями исследований.

Растительные волокна, такие как бамбуковое и конопляное, могут сочетаться с PEEK для разработки композитных решений с повышенным вниманием к экологическим характеристикам, тогда как базальтовые волокна могут обеспечивать дополнительные механические и термические характеристики.

Потенциальные области применения включают компоненты автомобильных интерьеров, строительные материалы и другие сферы, где важны одновременно эксплуатационные характеристики и устойчивость.

2. PEEK, армированный нанонаполнителями

Помимо традиционного армирования волокнами, в PEEK могут вводиться наполнители наномасштаба для придания материалу определенных функциональных свойств.

PEEK, армированный графеном

Графен известен своей превосходной электрической и тепловой проводимостью, а также высокой механической прочностью.

При введении графена в PEEK можно повысить общие механические и функциональные характеристики полимера. В частности, PEEK, армированный графеном, может обладать более высокой электрической проводимостью по сравнению с обычным PEEK.

Это делает композиты графен/PEEK перспективными для таких применений, как электромагнитное экранирование и рассеивание статического заряда.

PEEK, армированный углеродными нанотрубками

Углеродные нанотрубки (CNT) обладают чрезвычайно высоким отношением длины к диаметру, а также отличными механическими и электрическими свойствами.

Даже относительно небольшое количество углеродных нанотрубок может значительно влиять на электрическую проводимость, теплопроводность и огнестойкость композитов PEEK.

Согласно исходным данным, добавление примерно 1–3% углеродных нанотрубок может повысить электрическую проводимость на 2–3 порядка при сохранении относительно хорошей перерабатываемости.

PEEK, армированный керамическими частицами

В PEEK также могут вводиться керамические частицы, такие как карбид кремния и оксид алюминия.

Такие наполнители могут дополнительно повышать износостойкость, высокотемпературные характеристики и стабильность размеров. Подобные композитные системы особенно актуальны для ответственных компонентов, таких как уплотнения, подшипники и другие детали, работающие в условиях интенсивного износа или высоких температур.

3. Композиты PEEK, модифицированные металлами

Еще один подход заключается в сочетании PEEK с такими металлами, как медь или алюминий.

Согласно исходным данным, такие композиты могут производиться путем смешивания металлических порошков с PEEK в расплаве. Получаемый материал предназначен для сочетания преимуществ переработки термопластов с определенными характеристиками электрической и тепловой проводимости, связанными с металлами.

Потенциальные области применения включают электронную упаковку, компоненты систем управления тепловым режимом и другие применения, где требуются как технологические преимущества полимеров, так и повышенные тепловые или электрические характеристики.

Почему композиты PEEK имеют большое значение?

Композиты PEEK объединяют собственные свойства матрицы PEEK со специфическими преимуществами армирующих материалов или функциональных наполнителей.

Это позволяет инженерам адаптировать материал для применений, требующих определенного сочетания тепловых, механических, химических, трибологических, электрических характеристик или характеристик, связанных со снижением массы.

Высокотемпературные характеристики

Композиты PEEK способны работать в широком диапазоне температур. Согласно исходным данным, длительная рабочая температура может достигать примерно 260°C, при этом материал сохраняет полезные механические характеристики даже при температурах, приближающихся к 300°C.

Это делает композиты PEEK подходящими для таких требовательных условий, как моторные отсеки, высокотемпературные механические системы и другие применения, в которых обычные конструкционные пластики могут достигать своих температурных пределов.

Отличная химическая стойкость

PEEK известен высокой стойкостью к широкому спектру химических веществ, и многие композитные системы PEEK сохраняют значительную часть этой химической стойкости.

Согласно исходным данным, композиты PEEK способны выдерживать практически все химические среды, за исключением высокоагрессивных веществ, таких как дымящая серная кислота. Их химическая стабильность при повышенных температурах также делает их привлекательными для химической промышленности, фармацевтического оборудования, систем пищевой промышленности и применений, связанных с многократной стерилизацией.

Износостойкость и низкий коэффициент трения

PEEK и его композиты обладают отличной износостойкостью и низким коэффициентом трения. Согласно исходным данным, для некоторых систем коэффициент трения может быть всего около 0,2.

Добавление углеродного волокна может дополнительно повысить износостойкость. Благодаря этому армированный PEEK особенно подходит для подшипников, направляющих компонентов, уплотнений, втулок и других деталей, подвергающихся постоянному скольжению или трению.

Биосовместимость и огнестойкость

Материалы на основе PEEK также используются в медицинских применениях благодаря их биосовместимости. В исходном материале в качестве примеров указаны кейджи для спондилодеза и костные винты.

Для ответственных с точки зрения безопасности применений некоторые составы композитов PEEK также могут обеспечивать огнезащитные характеристики, включая соответствие уровню UL94 V-0, а также низкое дымообразование и низкую токсичность.

Эти свойства делают соответствующим образом разработанные композиты PEEK актуальными для медицинской, электротехнической/электронной и аэрокосмической промышленности.

Высокая прочность и облегчение конструкции

Одной из наиболее привлекательных особенностей PEEK, армированного углеродным волокном, является высокое отношение прочности к массе.

Согласно исходным данным, PEEK, армированный углеродным волокном, обладает значительно меньшей плотностью по сравнению с металлами при сохранении высокой механической прочности. В подходящих применениях замена отдельных металлических компонентов композитами PEEK может обеспечить значительное снижение массы.

Такой потенциал облегчения конструкции особенно важен для автомобильной и аэрокосмической промышленности, где снижение массы компонентов может способствовать повышению энергоэффективности и общей производительности системы.
