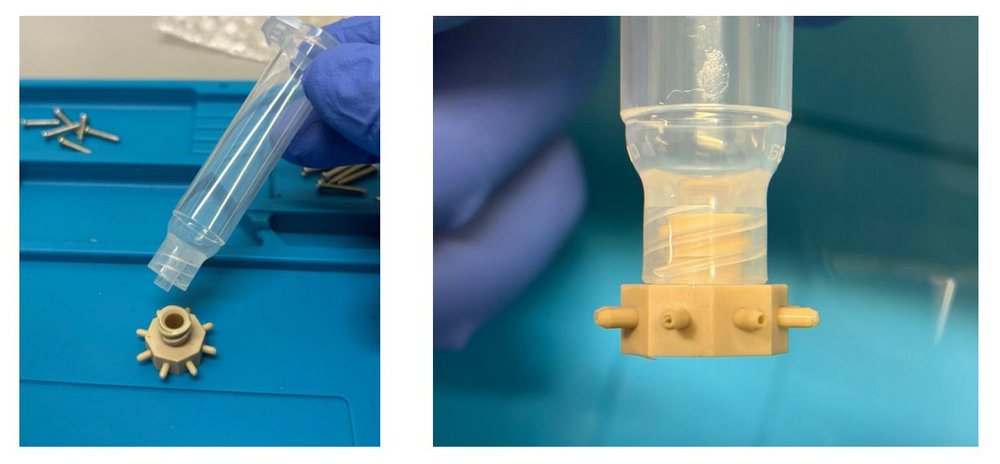

Соединители Luer из PEEK: преимущества, сложности производства и области применения

Фитинги Luer — это небольшие компоненты, но они играют важную роль в системах управления медицинскими жидкостями и газами. Они обеспечивают стандартизированное соединение между шприцами, катетерами, трубками, клапанами, фильтрами и другими медицинскими или лабораторными компонентами. Когда применение требует высокой химической стойкости, стабильности размеров, многократной стерилизации и надежной герметизации, фитинги Luer из PEEK становятся привлекательным инженерным решением.

Что такое фитинг Luer?

Фитинг Luer — это соединитель малого диаметра, предназначенный для надежного соединения компонентов, используемых для передачи жидкостей или газов. В традиционных соединениях Luer используется стандартизированная коническая сопрягаемая поверхность. Фитинг Luer Slip в основном основан на посадке за счет конического натяга, тогда как фитинг Luer Lock дополнительно оснащен механическим фиксирующим механизмом, который помогает предотвратить случайное отсоединение.

Конусность Luer составляет приблизительно 6%, а наружный и внутренний компоненты предназначены для сопряжения по коническим поверхностям. Такая геометрия позволяет небольшому соединителю обеспечивать надежное соединение без необходимости использования крупной уплотнительной конструкции.

В современных медицинских применениях необходимо учитывать серию стандартов ISO 80369, в частности ISO 80369-7 для соединителей Luer, предназначенных для внутрисосудистого и гиподермического применения. Стандартизация касается не только размерной совместимости, но и снижения риска неправильного соединения между компонентами, предназначенными для разных медицинских применений.

Поэтому фитинг Luer не следует рассматривать просто как небольшой резьбовой адаптер. Его конусность, внутренний канал, механизм фиксации, размеры, состояние поверхности и свойства материала в совокупности определяют конечные характеристики соединения.

Почему для фитингов Luer используется PEEK?

Многие фитинги Luer изготавливаются из традиционных медицинских полимеров, таких как PP, PC, ABS и другие инженерные пластики. Эти материалы могут быть подходящими для многих одноразовых или ориентированных на минимальную стоимость применений.

PEEK становится особенно привлекательным, когда применение требует сочетания высокой механической прочности, химической стойкости, температурной стойкости, стабильности размеров и долговременной надежности.

1. Отличная химическая стойкость

PEEK обладает отличной стойкостью к многим химическим веществам, растворителям, маслам и агрессивным технологическим средам. Это особенно полезно для фитингов Luer, используемых в аналитических приборах, лабораторном оборудовании, системах работы с химическими веществами и медицинских устройствах, контактирующих с агрессивными жидкостями.

2. Высокая механическая прочность

Фитинг Luer может иметь небольшой размер, но при сборке, разборке, затягивании, циклическом воздействии давления и эксплуатации он может испытывать значительные механические нагрузки.

Особенно важна фиксирующая резьба. Если полимер слишком мягкий, чрезмерная затяжка может деформировать соединение. Если форма конуса изменяется под давлением, может возникнуть утечка.

3. Высокая температурная стойкость

PEEK — это высокоэффективный термопластик, способный работать непрерывно при температурах, значительно превышающих рабочие температуры многих традиционных медицинских пластиков.

Это свойство может быть особенно важным, когда фитинг Luer должен выдерживать высокотемпературную очистку, стерилизацию или сложные технологические условия.

4. Стабильность размеров

Для фитинга Luer стабильность размеров имеет критическое значение. При правильной обработке PEEK обеспечивает хорошую стабильность размеров. Это делает его подходящим для применений, в которых геометрия соединителя должна оставаться стабильной при многократном использовании или изменении температуры.

5. Низкое влагопоглощение

По сравнению с рядом других инженерных пластиков PEEK характеризуется относительно низким влагопоглощением. Это может быть преимуществом для прецизионных компонентов, поскольку изменения размеров, связанные с влагой, могут влиять на точность сопряжения.

6. Электроизоляционные свойства и низкая плотность

PEEK является электроизоляционным материалом и значительно легче таких металлов, как нержавеющая сталь. Эти характеристики могут быть полезны в диагностических приборах, аналитическом оборудовании, катетерных системах, лабораторном оборудовании и специализированных системах управления потоками жидкостей.

Фитинги Luer из PEEK используются не только в медицинских устройствах

Хотя медицинские применения являются одним из наиболее очевидных направлений, фитинги Luer из PEEK также могут использоваться в других прецизионных системах работы с жидкостями.

Возможные области применения включают:

• Катетерные и трубочные системы

• Компоненты шприцев и инфузионных систем

• Диагностическое оборудование

• Лабораторные приборы

• Аналитические системы

• Системы HPLC и хроматографическое оборудование

• Системы работы с химическими жидкостями

• Системы отбора проб

• Исследовательское оборудование

• Прецизионные клапаны и системы управления потоками

Материал всегда следует выбирать с учетом фактической жидкости, давления, температуры, метода стерилизации, нормативных требований и предполагаемого срока службы.

Почему фитинги Luer из PEEK сложно обрабатывать?

Это один из наиболее важных вопросов при выборе производителя.

Сам по себе PEEK хорошо поддается механической обработке, однако небольшие прецизионные компоненты из PEEK могут быть значительно сложнее в производстве, чем обычные детали из PEEK.

Сложность обусловлена сочетанием свойств материала и геометрии соединителя.

Сложная геометрия небольшого компонента

Типичный фитинг Luer из PEEK может одновременно содержать несколько прецизионных элементов:

• Внутреннюю или наружную конусную поверхность Luer

• Внутренний канал для жидкости

• Резьбу Luer Lock

• Наружную или монтажную резьбу

• Уплотнительную поверхность

• Плечо или фланец

• Тонкостенные участки

• Малые радиусы

• Резкие переходы размеров

Все эти элементы необходимо изготовить в пределах одного небольшого компонента.

Коническая поверхность Luer требует особого внимания

Коническое сопряжение является, пожалуй, наиболее критически важной частью соединителя.

Мужской и женский компоненты Luer должны правильно сопрягаться по коническим поверхностям. Угол конуса, диаметр, длина, круглость, концентричность и качество поверхности могут влиять на характеристики соединения.

Обработка резьбы - еще одна сложность

Фитинги Luer Lock имеют еще один критически важный элемент — фиксирующий механизм.

Мелкая резьба в PEEK требует тщательного контроля, поскольку при резании материал ведет себя иначе, чем металл.

Если параметры обработки слишком агрессивны, чрезмерное тепловыделение или режущие силы могут повлиять на точность размеров. При износе инструмента профиль резьбы также может постепенно изменяться.

Контроль тепла при обработке PEEK на станках с ЧПУ

По сравнению с металлами PEEK имеет относительно низкую теплопроводность. Поэтому тепло, образующееся при обработке, отводится иначе, чем при механической обработке металлов.

Стратегия обработки должна обеспечивать баланс между:

скоростью резания + подачей + геометрией инструмента + глубиной резания + закреплением детали + охлаждением + последовательностью обработки.

Опытный производитель не должен просто переносить параметры обработки металлов на PEEK.

Выбор инструмента имеет значение

PEEK мягче металла, но это не означает, что стандартный инструмент всегда обеспечит оптимальный результат.

Геометрия и острота инструмента непосредственно влияют на:

• Качество поверхности

• Образование заусенцев

• Точность размеров

• Тепловыделение

• Срок службы инструмента

• Качество резьбы

• Качество конусной поверхности

Для армированных марок PEEK, например PEEK с углеродным или стекловолоконным наполнителем, износ инструмента становится еще более важным фактором, поскольку армирующие волокна могут обладать абразивным воздействием.

Качество поверхности важнее внешнего вида

Гладкая на вид поверхность не обязательно означает, что фитинг Luer имеет подходящую функциональную поверхность.

Внутренняя конусная поверхность и канал для жидкости могут влиять на:

• Утечки

• Сопротивление потоку жидкости

• Очистку

• Удержание частиц

• Герметизацию

• Усилие соединения

• Работу при многократном сопряжении

Поэтому шероховатость поверхности должна контролироваться в соответствии с функциональными требованиями, а не оцениваться только визуально.

Фитинги Luer из PEEK и стерилизация

Стерилизация может быть важным фактором при выборе материала для многоразовых или медицинских компонентов.

Высокая температурная стойкость PEEK делает его привлекательным для сложных условий эксплуатации, однако фактическая пригодность зависит от конкретного метода стерилизации.

Необходимо учитывать:

• Паровую стерилизацию

• Воздействие автоклава

• Оксид этилена

• Гамма-облучение

• Другие валидированные методы стерилизации

Многократная стерилизация может по-разному влиять на полимеры в зависимости от температуры, дозы излучения, времени воздействия, геометрии и состава материала.

Поэтому производитель должен оценивать готовый компонент, а не ограничиваться общим утверждением, что «PEEK пригоден для стерилизации».

Контроль качества фитингов Luer из PEEK

Поскольку компонент имеет небольшой размер и выполняет важную функциональную роль, контроль должен включать больше, чем проверку базовых внешних размеров.

Профессиональный процесс контроля качества может включать:

Контроль материала
Подтверждение марки PEEK, партии материала и соответствующей документации.

Контроль размеров
Проверка критических диаметров, длин, толщины стенок, резьбы и сопрягаемых элементов.

Контроль конусности
Проверка геометрии конусной поверхности Luer и взаимного размерного расположения.

Контроль поверхности
Оценка критических уплотнительных поверхностей и поверхностей, контактирующих с жидкостью.

Испытание на герметичность
Проверка того, что собранное соединение соответствует требуемым характеристикам герметичности.

Механические испытания
В зависимости от применения оцениваются сопротивление разъединению, откручиванию и другие механические характеристики.

Визуальный контроль
Проверка на наличие заусенцев, трещин, следов обработки, загрязнений и других дефектов.

Испытания по ISO 80369 включают оценку механических характеристик, таких как сопротивление разъединению и откручиванию, что показывает, почему для соединителей Luer недостаточно только простой проверки размеров.
