Механическая обработка медицинских деталей из PEEK: 6 ключевых вопросов, которые необходимо знать перед выбором производителя

В последние годы PEEK стремительно набирает популярность в индустрии медицинских изделий. От кейджей для спондилодеза и ортопедических имплантов до изоляционных компонентов хирургических инструментов — все больше медицинских изделий переходят с металла на PEEK.

Причины вполне практичны: отличная биосовместимость, низкая плотность, модуль упругости, близкий к человеческой кости, а также радиопрозрачность при рентгеновской визуализации. Эти свойства делают PEEK особенно привлекательным для медицинских применений, где важны малый вес, механические характеристики и четкая послеоперационная визуализация.

Однако те, кто закупал медицинские детали из PEEK, наверняка сталкивались с неприятной ситуацией: несколько производителей заявляют, что могут обрабатывать PEEK, но после размещения заказа готовые детали могут иметь отклонения размеров, низкое качество поверхности, заусенцы или другие дефекты. В результате детали приходится изготавливать заново, что приводит к потере времени и увеличению затрат.

Проблема заключается в том, что многие предприятия механической обработки не рассказывают заранее о сложностях обработки PEEK до принятия заказа.

В этой статье рассматриваются основные проблемы и приводятся практические вопросы, которые стоит задать при выборе поставщика, чтобы определить, действительно ли производитель имеет опыт обработки медицинских деталей из PEEK.

PEEK - это не обычный пластик

PEEK представляет собой высокоэффективный полимер, характеристики которого при механической обработке существенно отличаются от обычных инженерных пластиков. При этом его обработка значительно отличается и от обработки металлов.

Некоторые производители используют для PEEK те же методы, что и для таких материалов, как нейлон или ABS. Они просто применяют стандартный инструмент, обычные параметры резания и привычные методы охлаждения. Результаты зачастую оказываются неудовлетворительными.

Одной из основных проблем является относительно низкая теплопроводность PEEK. Во время резания тепло может накапливаться в зоне обработки. При повышении температуры материал может размягчаться, что отрицательно влияет на стабильность размеров.

PEEK также чувствителен к износу инструмента. Если режущий инструмент становится даже немного затупленным, силы резания могут значительно увеличиться, что приводит к ухудшению качества поверхности, появлению заусенцев, царапин и превышению допустимой шероховатости.

Производители с большим опытом обработки PEEK могут использовать инструменты PCD или твердосплавные инструменты со специальным покрытием, а также специально оптимизированные для PEEK параметры резания. Производители без достаточного опыта могут использовать универсальный инструмент и надеяться на приемлемый результат.

Для прецизионных медицинских компонентов такая разница в опыте обработки может существенно повлиять на качество готовой детали.

Контроль материала - первая ключевая проблема

Сам материал PEEK может стать первым источником проблем.

Сырье PEEK требует правильных условий хранения и может подвергаться воздействию влаги. Если материал впитал влагу, воздействие высокой температуры во время обработки может привести к образованию пузырьков и другим дефектам, потенциально влияющим на плотность и качество поверхности готового компонента.

Для имплантируемых компонентов из PEEK чистота материала имеет особенно большое значение. Загрязненное сырье может привести к браку деталей даже в том случае, если их размеры соответствуют требованиям чертежа.

Профессиональный производитель деталей из PEEK должен проводить входной контроль сырья. Материал должен сопровождаться соответствующей документацией поставщика и подтверждением марки, а условия его хранения должны контролироваться.

Некоторые обычные механические производства, напротив, могут приобретать стержни PEEK на открытом рынке без четкого подтверждения происхождения или марки материала. В некоторых случаях заказчик может заплатить за медицинский PEEK, получив при этом материал, который не соответствует требуемой спецификации.

При оценке поставщика спросите:

• Какую марку PEEK вы используете?

• Кто является поставщиком материала?

• Можете ли вы предоставить сертификат на материал или Certificate of Conformance?

Производитель, который может четко ответить на эти вопросы, как правило, имеет более контролируемую систему управления материалами. Если ответы расплывчатые, это должно стать предупреждающим сигналом.

Система охлаждающей жидкости не должна использоваться совместно с обработкой металлов

Еще одна проблема, которую многие обычные механические производства недооценивают, — система подачи смазочно-охлаждающей жидкости.

При обработке медицинского PEEK особенно желательно использовать отдельную систему охлаждающей жидкости, особенно для имплантируемых компонентов. Жидкость, используемая при обработке металлов, может содержать металлическую стружку или другие загрязнения. Если та же система используется для PEEK, эти загрязнения могут попасть на поверхность детали.

Для имплантируемых компонентов загрязнение металлом может стать серьезной проблемой качества.

По этой же причине зона обработки PEEK в идеале должна быть физически отделена от зоны обработки металлов. Если одна и та же станочная единица все же используется, перед переключением между материалами необходимо выполнять тщательную очистку и процедуры контроля загрязнений.

Это одна из областей, в которых обычные механические производства могут не уделять достаточного внимания требованиям медицинского PEEK. Производитель может обеспечить необходимые размеры, но при этом не соответствовать требованиям к чистоте медицинского компонента из PEEK.

При выборе поставщика спросите:

На каком оборудовании обрабатываются ваши детали из PEEK? Используются ли совместно станки или системы охлаждающей жидкости для PEEK и металлических деталей?

Если производитель не может дать четкого ответа, его опыт в обработке медицинского PEEK может быть ограниченным.

Тонкостенные конструкции и сложные поверхности трудно контролировать

PEEK имеет более низкий модуль упругости, чем большинство металлов. Поэтому тонкостенные детали из PEEK могут деформироваться во время обработки, если усилия зажима или резания не контролируются должным образом.

После снятия детали с приспособления может произойти частичный упругий возврат материала, что приведет к изменению точности размеров.

Особенно важно это для медицинских компонентов со сложной геометрией.

Например, медицинские детали из PEEK могут включать:

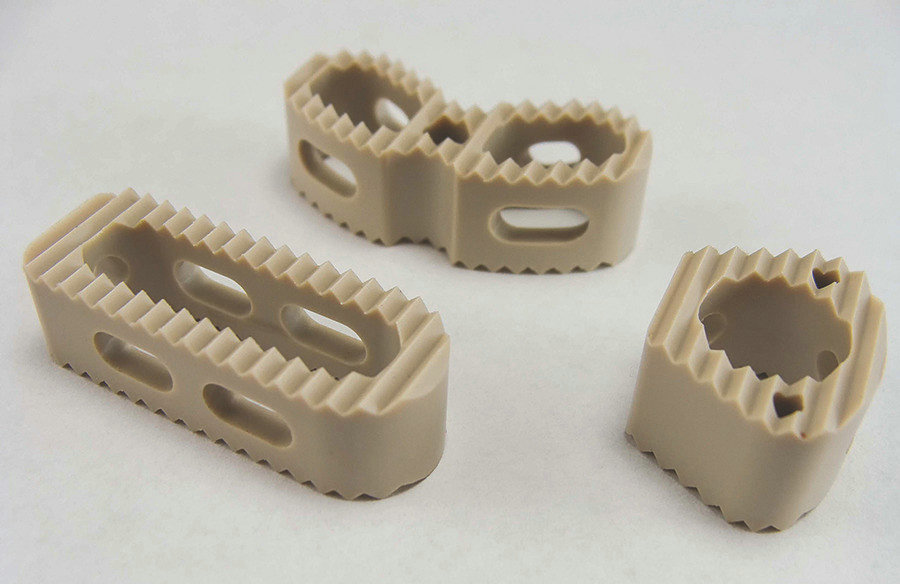

• Зубчатые поверхности спинальных кейджей

• Тонкостенные трубчатые конструкции

• Сложные многоповерхностные геометрии

• Прецизионные ортопедические компоненты

Такие детали предъявляют высокие требования к 5-осевым обрабатывающим центрам и специальным приспособлениям.

Использование 3-осевого станка и многократная переустановка сложной детали из PEEK создают дополнительные источники погрешности. Накопленные ошибки позиционирования могут затруднить обеспечение требуемой точности размеров.

Если ваша деталь имеет тонкие стенки или сложные изогнутые поверхности, обязательно сообщите об этом на этапе запроса коммерческого предложения.

Спросите производителя:

Какое приспособление вы будете использовать и как будете контролировать деформацию во время обработки?

Производитель с реальным опытом должен иметь возможность предложить конкретную стратегию обработки и фиксации детали, а не полагаться исключительно на метод проб и ошибок.

Контроль PEEK деталей не полностью идентичен контролю металлических деталей

Измерение координат остается важным этапом контроля компонентов из PEEK.

Для проверки размеров может использоваться координатно-измерительная машина (CMM), а отчет с координатными данными следует считать базовым требованием для прецизионных компонентов.

Однако медицинские детали из PEEK имеют еще один важный аспект, которому при традиционной обработке металлов уделяется меньше внимания: чистота.

Перед поставкой имплантируемых компонентов из PEEK может потребоваться проверка чистоты, подтверждающая отсутствие на поверхности нежелательных остатков металла, смазочно-охлаждающей жидкости и других загрязнений.

Не каждое предприятие обладает возможностями для проведения такой проверки, и не каждый поставщик рассказывает об этом заранее.

Поэтому спросите:

Проводите ли вы проверку чистоты перед поставкой медицинских деталей из PEEK?

Также можно спросить:

• Какой метод контроля вы используете?

• Какие загрязнения проверяются?

• Можете ли вы предоставить записи или отчет о проверке?

Эти вопросы помогут определить, понимает ли производитель требования к качеству имплантируемых компонентов из PEEK.

5 вопросов при выборе производителя медицинских деталей из PEEK

Перед размещением заказа несколько целевых вопросов помогут быстро оценить реальный опыт поставщика в обработке PEEK.

1. Какие медицинские детали из PEEK вы уже производили?

Попросите предоставить реальные примеры применения, образцы деталей или отчеты об инспекции.

Производитель без реального опыта обработки медицинского PEEK фактически может использовать ваш проект в качестве первого испытания.

2. Какую марку PEEK вы используете?

Запросите точную марку материала, информацию о поставщике и сертификат на материал.

Это поможет оценить надежность системы контроля сырья.

3. Обрабатываются ли детали из PEEK на тех же станках или с использованием той же системы охлаждения, что и металлические детали?

Этот вопрос помогает определить, понимает ли производитель важность контроля загрязнений.

4. Как вы фиксируете тонкостенные или сложные детали из PEEK?

Ответ позволит оценить опыт производителя в контроле деформации и прецизионной механической обработке.

5. Проводите ли вы проверку чистоты перед поставкой?

Это особенно важно, если компоненты предназначены для имплантируемых медицинских изделий.

Заключение

Выбор производителя для механической обработки медицинских деталей из PEEK — это не просто поиск компании, у которой есть станок с ЧПУ и которая заявляет, что умеет обрабатывать PEEK.

PEEK требует особого внимания к управлению материалами, режущему инструменту, параметрам обработки, контролю температуры, предотвращению загрязнений, фиксации деталей, контролю деформации, измерению размеров и проверке чистоты.

Правильный производитель должен объяснить не только может ли он обрабатывать PEEK, но и как именно он контролирует специфические проблемы, связанные с медицинскими компонентами из PEEK.

Перед запросом коммерческого предложения спросите о предыдущих медицинских проектах с PEEK, марках сырья, оборудовании, системе охлаждающей жидкости, конструкции приспособлений и проверке чистоты.

Эти вопросы помогут отличить производителя с реальным опытом обработки медицинского PEEK от компании, которая просто рассматривает PEEK как еще один обычный инженерный пластик.
